●シムテック ユーザー様向け ミルスレッド用 管(くだ)用テーパーねじ寸法計算機(ベータ版)
細心の注意を払ってデータを作成しておりますが、試験運用中につき参考という事でお願い致します。
呼び寸法を選択すると詳細寸法が表示されます。
(呼び寸法)
●記号について
Rc：耐密用テーパーめねじ
R： 同おねじ
Rp：耐密用平行めねじ
を意味します。
※PTは旧規格でRCと同じ規格。
PT：耐密用テーパーねじ(めねじ、おねじ共)
PS：耐密用平行めねじ
を意味します。
ISOとの整合性上、この呼称は使用しない事が推奨されています。
管(くだ)用と読みます。
日本では英式管用テーパーねじが標準で、PT=BSPTになります。
アメリカ式管用ねじはNPTやNPSCという規格で別物です。
●ねじの特徴
●注意事項
上記は「JIS B0203:1999 管用テーパーねじ」によります(下穴径はOSGねじ下穴径表による)。
耐密性が要求される場合、完全ねじ部の長さや、真円度を要求される場合があります。
実際の加工にあたっては、JIS資料を確認してください。
またGコードが使用できる場合は、
カーメックス社提供のソフトで出力されるGコードを使用して下さい(推奨)。
●加工イメージ
ミルスレッドの加工では、ねじの谷底に接する、仮想的な円すいを加工するパスが必要になります。
円すいの径は、めねじ/おねじ共、ねじ谷底の径が切削対象です。
テーパーは1:16テーパーです(16mm進む毎に径が1mm拡大するテーパー=1.78991°)。

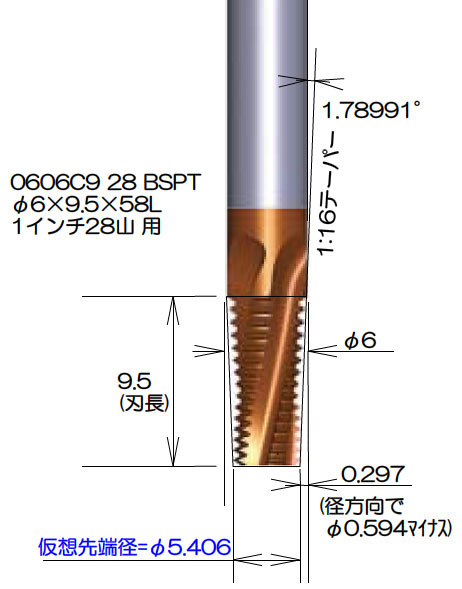

ミルスレッドの工具径は、加工方法によりますが、下図では先端径を指定しています。
※ 刃長が十分な場合は、1回転の円弧で加工する事も出来ます。
●超硬ソリッド工具の仮想先端径
|
■超硬ソリッド ミルスレッド 仮想先端径一覧
| ピッチ(TPI) |
Standard |
型番 |
刃径 |
刃長 |
仮想先端径 |
| 28 |
RC 1/16〜1/8 |
0606C9 28 BSPT |
φ6 |
9.5 |
φ5.406 |
| 19 |
RC 1/4〜3/8 |
0808C14 19 BSPT |
φ8 |
14 |
φ7.126 |
| 14 |
RC 1/2〜7/8 |
1212D19 14 BSPT |
φ12 |
19.1 |
φ10.806 |
| 11 |
RC 1〜2 |
1616D28 11 BSPT |
φ16 |
28.9 |
φ14.194 |
|
●チップ交換式工具の仮想先端径
|
■φ9.9ホルダ(SR0010H12)で1インチ19山を加工の場合
|
|
|
■φ12ホルダ(SR0012F14)で1インチ19山を加工の場合
|
■φ12ホルダ(SR0012F14)で1インチ14山を加工の場合
|
■φ21ホルダ(SR0021H21)で1インチ14山を加工の場合
|
■φ21ホルダ(SR0021H21)で1インチ11山を加工の場合
|
●JIS規格について
こちらのページで、資料を閲覧することができます。
日本工業標準調査会 (ページ下方のデータベース検索→JIS検索)
よく使われる資料は下記の通りです。
JIS B 0202 「管用平行ねじ」
JIS B 0203 「管用テーパーねじ」
●お問合せ先
シムテック(TEL) 06-6304-0543
ノガジャパン(TEL) 048-777-1733 (国内カーメックス代理店)
